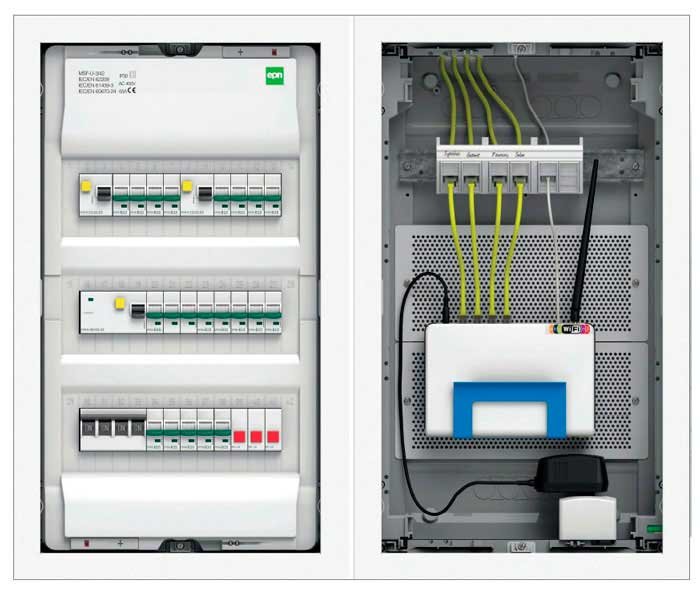

Оборудование низковольтных систем удобно объединять в один корпус, который аккуратно организует распределение сигналов по помещениям. В такой бокс сводятся интернет, ТВ, телефония, домофон, иногда охранные цепи и элементы умного дома. Корпус монтируется скрытно в нишу либо накладно на стену, а перфорированное основание помогает разложить патч-панель, роутер, сплиттеры и источники питания. Правильный подбор корпуса и аксессуаров снижает перегрев, упорядочивает кабельные вводы и повышает стабильность сети. На этапе планирования стоит заложить габарит с резервом под расширение, потому что слаботочный щит часто становится узлом, где сходятся новые сервисы и дополнительные линии. Полезны съемные панели под Keystone-модули, направляющие для фиксации устройств, прорези под вентиляцию и отверстия под крепеж кабельных стяжек. При грамотной компоновке удается развести силовую часть и низковольтные линии, сохранить минимальный радиус изгиба витой пары и обеспечить доступ к обслуживанию без демонтажа соседних модулей. Наличие металлической двери с ключом снижает риск несанкционированного доступа в общественных пространствах, а в частном доме помогает убрать технику из поля зрения.
Слаботочные щиты: критерии выбора и рабочая памятка
Подбор модели уместно вести от схемы разводки и фактических нагрузок, удерживая запас по месту и охлаждению. Единая процедура оценки ускоряет сравнение и помогает не упустить совместимость модулей, крепежа и кабельной арматуры.
- Тип монтажа – встраиваемый в нишу или накладной на стену, с учетом толщины отделки и доступности обслуживания.
- Габариты – высота, ширина, глубина; наличие свободного поля под роутер, патч-панель, сплиттеры, блоки питания.
- Компоновка – перфорация основания, полки, держатели под Keystone, DIN-участки, съемные корзины под кабель.
- Вводы и кабель-менеджмент – количество и диаметр вводов, резиновые втулки, направляющие под стяжки, радиусы изгиба.
- Вентиляция – перфорация дверцы и боковин, место под малошумный вентилятор, отсутствие тепловых мешков.
- Электробезопасность – разделение силовых и низковольтных цепей, дистанция и перегородки, возможность экранирования.
- Организация питания – штатные полки под ИП, клеммники, возможность резервирования и установки ИБП малой мощности.
- Доступ и сервис – съемная дверь, замок, быстросъемные панели, достаточная глубина под коннекторы угловых патч-шнуров.
- Защита и эстетика – ударопрочный пластик или металл, аккуратная геометрия, устойчивое покрытие, нейтральная внешность.
После сверки параметров разумно оценить запас по высоте и глубине – запас экономит время при расширении сети. В проектах с плотной застройкой слаботочных точек выгодно ставить единый форм-фактор на всех этажах: унификация облегчает обслуживание и ускоряет замену узлов.
Мультимедийный слаботочный щит: размещение, сборка и приемка
Размещение удобнее планировать рядом с вводом связи или в зоне, откуда расходятся вертикальные и горизонтальные трассы. Ближайшая силовая розетка под роутер и активные устройства упрощает подключение, при этом силовые и низковольтные цепи стоит развести по разным каналам – так снижается влияние на помехоустойчивость. На черновом этапе фиксируются высоты, направление вводов, длина кабельного запаса и радиусы изгиба; маркировка линий и бирки на патч-панели экономят часы при пусконаладке. Сборка начинается с установки корпуса и прокладки магистралей, затем крепятся полки, патч-панель, сплиттеры и источник питания, после чего подключается активное оборудование и выполняется первичное тестирование линков. Полезно выдержать температурный режим: свободный зазор вокруг роутера и отверстия в верхней части дверцы уменьшают риск перегрева, особенно в летний период. Перед приемкой проверяются крепежи, отсутствие люфтов у модулей, корректность фиксации кабелей, совпадение маркировок с планом, а также работа каждой линии под нагрузкой. Фотофиксация итоговой компоновки помогает поддерживать порядок при дальнейшем расширении узла и служит опорой для сервисных работ. При последующей эксплуатации стоит поддерживать чистоту перфораций и контролировать обновления прошивок активного оборудования – стабильность сети прямо зависит от температуры, качества обдува и корректной конфигурации устройств.
