В эпоху автоматизации и сложного промышленного дизайна стандартные методы прокладки электропроводки в жестких коробах или гофротрубах часто оказываются неэффективными. Когда оборудование предполагает наличие движущихся узлов, обычный кабель подвергается колоссальным нагрузкам: растяжению, перегибам, трению и скручиванию. Решением этой инженерной задачи стал гибкий кабель-канал, а эталоном надежности в этом сегменте по праву считается серия HKP.
Что представляет собой серия HKP и в чем ее уникальность?

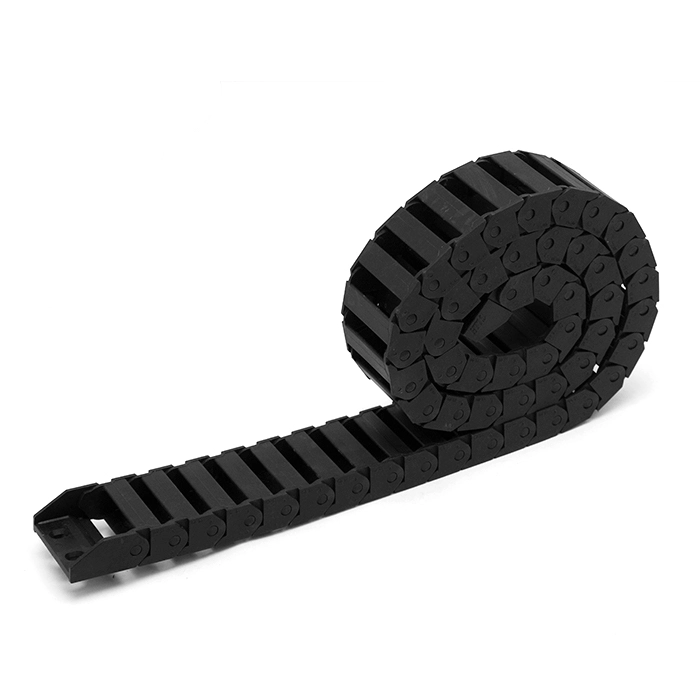

Гибкий кабель-канал серии HKP (часто называемый кабелеукладчиком или гибким звеном) — это модульная система, состоящая из высокопрочных полимерных звеньев, соединенных между собой шарнирным способом. Конструкция напоминает гусеницу танка, где каждое звено имеет строго ограниченный радиус изгиба.
Основное преимущество серии HKP заключается в использовании специального модифицированного нейлона (полиамида), который обладает низким коэффициентом трения и высокой усталостной прочностью. Это означает, что даже после миллиона циклов сгибания-разгибания структура материала не разрушается, а внутренние кабели остаются невредимыми.
Ключевые технические преимущества
- Контроль радиуса изгиба: Одной из главных причин выхода кабеля из строя является критический изгиб, ведущий к микротрещинам в медных жилах. Серия HKP блокирует движение звена на безопасном угле, предотвращая повреждение изоляции и проводника.
- Защита от внешней среды: Кабель-каналы этой серии оберегают содержимое от попадания стружки, пыли, брызг масла и других производственных загрязнений.
- Модульность и ремонтопригодность: Звенья легко соединяются и разъединяются без использования сложного инструмента. Это позволяет оперативно удлинить или укоротить трассу, а также заменить поврежденный участок за считанные минуты.
- Минимизация шума: Благодаря точной подгонке шарниров, серия HKP работает значительно тише металлических аналогов, что критично для офисных помещений и чистых лабораторий.
Сферы применения: от ЧПУ-станков до дизайнерской мебели
1. Промышленная автоматизация и станкостроение
На любом заводе, где работают станки с ЧПУ (лазерная резка, фрезеровка, 3D-печать), есть подвижный портал. Без гибкого кабель-канала провода просто намотались бы на вал или попали в зону реза. Серия HKP обеспечивает четкую траекторию движения силовых и сигнальных линий.
2. Робототехника и манипуляторы
Роботизированные руки совершают тысячи движений в час. Гибкие цепи серии HKP позволяют подводить питание к захватам, сохраняя при этом компактность всей конструкции.
3. Современные офисные пространства
Тренд на "здоровые" рабочие места привел к популярности столов с электрорегулировкой высоты (Sit-Stand desks). Когда столешница поднимается, кабели от компьютера к розетке натягиваются. Кабель-канал серии HKP превращает хаос из проводов в аккуратный "позвоночник", который плавно меняет форму вместе со столом.
4. Подъемно-транспортное оборудование
В лифтовых системах, складских штабелерах и конвейерах серия HKP используется для предотвращения провисания кабелей, которые могут зацепиться за выступающие части конструкций.
Экономическая целесообразность: почему это выгодно?
Многие пытаются сэкономить, используя дешевые гофры или просто оставляя кабель в свободном подвесе. Однако математика владения оборудованием говорит об обратном:
- Снижение простоев: Поломка кабеля внутри станка — это часы или дни простоя. Стоимость кабель-канала окупается при первом же предотвращенном инциденте.
- Увеличение ресурса кабеля: Внутри канала HKP кабель не трется о пол и не подвергается осевому скручиванию, что продлевает его срок службы в 5-7 раз.
- Безопасность персонала: Отсутствие лежащих на полу проводов снижает риск травматизма на производстве (спотыкания) и поражения током.
Где приобрести оригинальную продукцию HKP?
Рынок наполнен низкокачественными репликами, которые быстро рассыхаются и ломаются на морозе или при интенсивной нагрузке. Чтобы быть уверенным в характеристиках пластика и надежности замков, стоит обращаться к проверенным поставщикам промышленного электрооборудования.

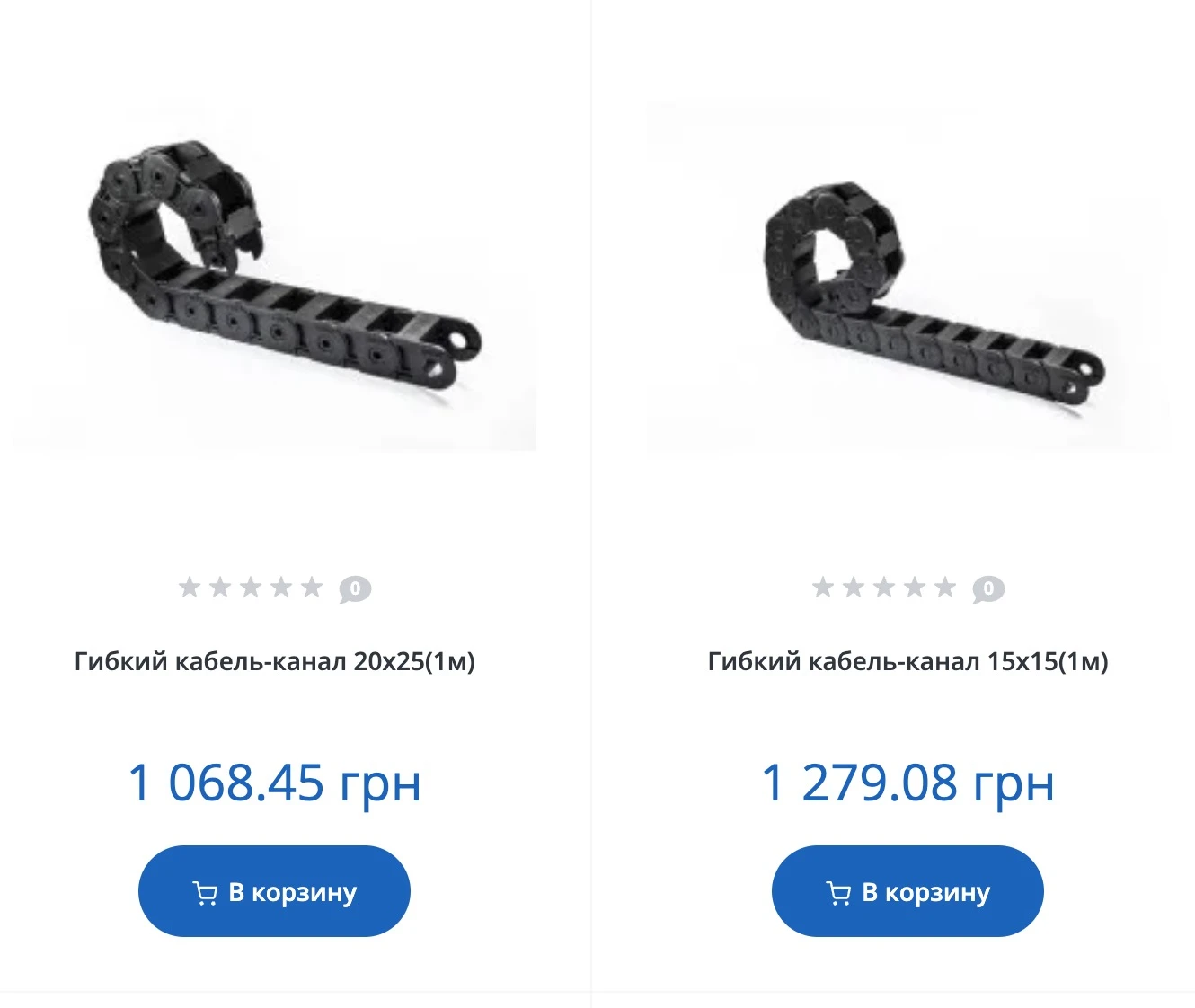

В Украине официальным партнером и экспертом в области решений для электромонтажа является компания NVA. Специалисты компании помогут рассчитать необходимый типоразмер (ширину и высоту внутреннего сечения) исходя из диаметра ваших кабелей. Ознакомиться с полными характеристиками и купить гибкий кабель канал серии HKP можно в специализированном разделе сайта.
Рекомендации по монтажу
При установке кабель-канала серии HKP придерживайтесь правила "заполнения на 60%". Внутреннее пространство канала не должно быть забито кабелями до отказа — им нужно место для свободного перемещения при изгибе. Также рекомендуется разделять силовые и сигнальные линии специальными перегородками, чтобы избежать наводок и помех.
Интересный факт: Полиамид, используемый в серии HKP, устойчив к большинству видов щелочей и масел, что делает его идеальным выбором для пищевой и автомобильной промышленности.
Заключение
Гибкий кабель-канал серии HKP — это не просто пластиковый аксессуар, а важный элемент системной безопасности и долговечности любого современного оборудования. Независимо от того, проектируете ли вы сложную производственную линию или обустраиваете эргономичное рабочее место в офисе, выбор в пользу проверенной серии HKP сэкономит ваше время, ресурсы и нервы.
